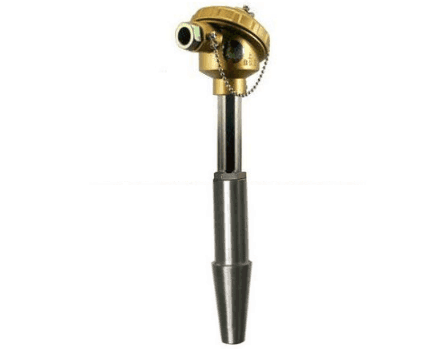

WRNR-93UC超臨界電站用熱電偶(錐形套管帶防水接線盒)簡介
超臨界壓力機組技術是當今世界上一項既成熟又在發展中的火電技術，采用提高蒸汽的壓力、溫度和采用中間再熱技術來提高發電效率，主蒸汽溫度可達610℃、壓力達到40MPa的水平，機組最大容量已達1.3GW，其效率較亞臨界機組有大幅度的提高，具有節能和環保雙重效益。隨著我國電力工業的不斷發展，急需各種適用于超臨界電站用熱電偶，上海自動化儀表三廠在原有產品的基礎上，同時參考美國的EBASCO的規范，對產品進行重新設計，推出了WRNR-93UC超臨界電站用熱電偶(錐形套管帶防水接線盒)以滿足超臨界電站機組及其它機組的配套需要，并以優質的質量來滿足市場。

WRNR-93UC超臨界電站用熱電偶(錐形套管帶防水接線盒)主要技術參數
◆分度號：K分度
◆測量范圍：0-600℃
◆工作壓力：≤40MPa
◆流速：100m/h
◆保護管材料：1Cr18Ni9Ti（可選用其它材料）
◆插入深度度：50mm，100mm，150mm等
◆熱響應時間：≤120S
◆同類產品：WRNR2-93UC，WRER-93UC，WRER2-93UC

熱電偶工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

熱電偶安裝圖片

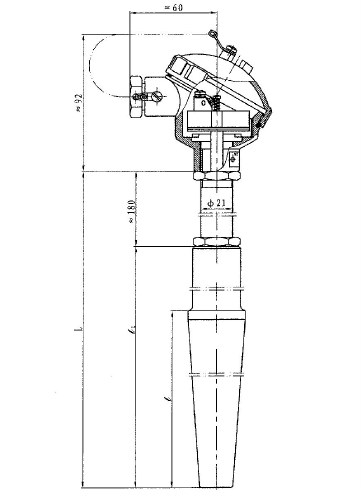

◆WRNR-93UC超臨界電站用熱電偶(錐形套管帶防水接線盒)焊接式
